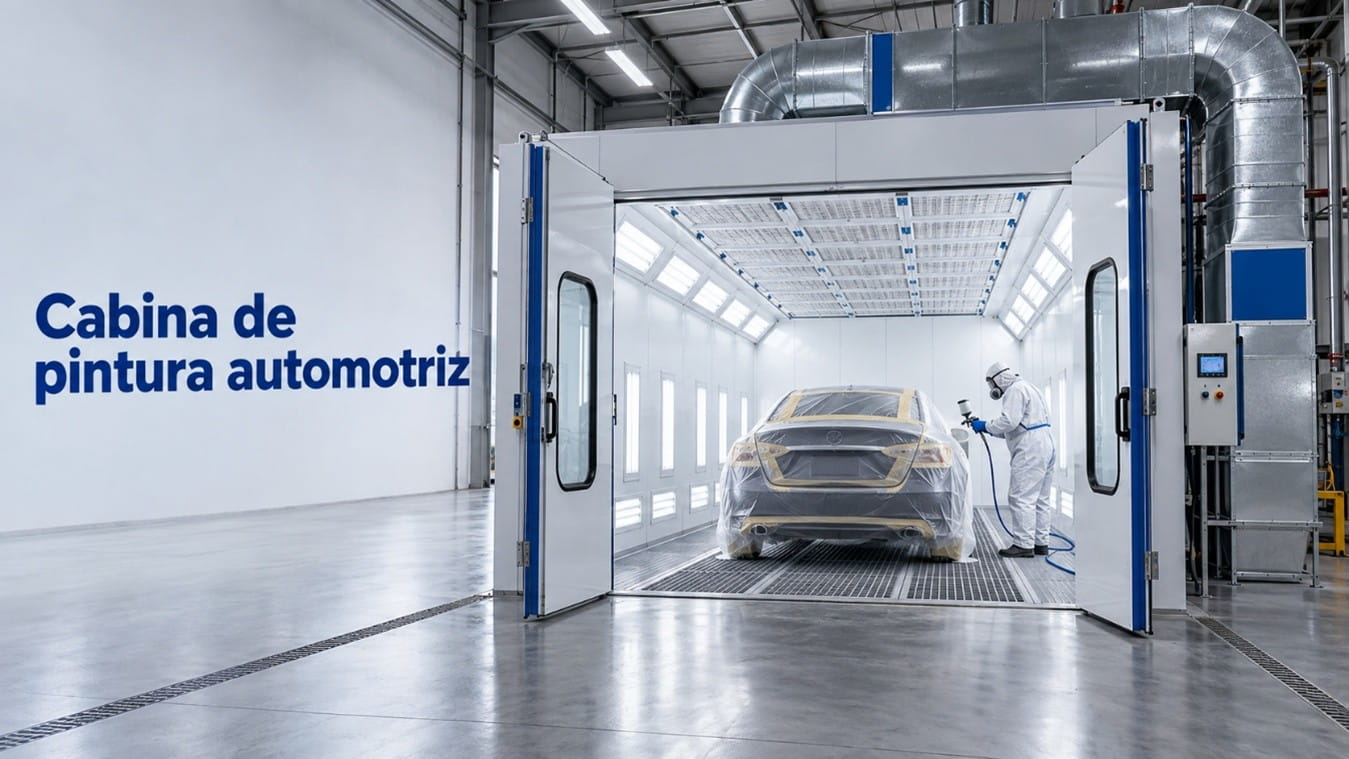

Una cabina de pintura automotriz crea un ambiente controlado para aplicar recubrimientos sobre vehículos, limitar la entrada de contaminantes, controlar el overspray y favorecer un acabado uniforme. En PowderTronic fabricamos cabinas para talleres de repintado y reparación automotriz, con sistemas de inyección y extracción de aire, filtración y opciones de secado adaptadas al tipo de vehículo y al ritmo de trabajo.
El acabado es una de las etapas más visibles dentro de cualquier reparación de carrocería. La calidad de los materiales y la experiencia del pintor son determinantes, pero también lo es el entorno donde se realiza la aplicación. Polvo, partículas suspendidas, circulación inadecuada del aire o una iluminación deficiente pueden afectar una superficie incluso cuando la preparación y la pintura fueron correctas.
Una cabina permite separar el proceso de pintado del resto de las actividades del taller y mantener condiciones más estables durante la aplicación. Al controlar la entrada y salida de aire también ayuda a dirigir el excedente de pintura hacia los sistemas de filtración, reduciendo las nubes de overspray alrededor del vehículo y proporcionando al técnico mejores condiciones para realizar el trabajo.
En PowderTronic fabricamos cabinas automotrices de flujo semiposterior o semibackward y de flujo inferior o downward. La configuración adecuada depende del volumen de trabajo, dimensiones de los vehículos, distribución del taller, calidad de acabado requerida y posibilidad de realizar obra civil para integrar determinados sistemas de extracción.
Una cabina automotriz trabaja mediante la circulación controlada de aire alrededor del vehículo. El aire exterior entra al sistema, pasa por etapas de filtración y se distribuye hacia el interior. Al mismo tiempo, un sistema de extracción genera el recorrido necesario para conducir el overspray hacia los filtros y posteriormente evacuar el aire conforme a la configuración prevista para el equipo.
Este movimiento debe mantenerse equilibrado. Una presión y velocidad inadecuadas pueden producir turbulencias, facilitar la entrada de contaminantes o generar acumulaciones de pintura suspendida que reduzcan la visibilidad. Por ello, inyección, extracción y filtración no deben considerarse componentes independientes: forman un sistema que determina las condiciones dentro de toda la zona donde se realiza la aplicación.
El sistema de inyección toma aire del exterior y lo conduce hacia un plenum antes de introducirlo en la zona de pintura. Los filtros instalados en esta etapa reducen el paso de partículas que podrían depositarse sobre la carrocería mientras la pintura todavía se encuentra húmeda. Mantener una alimentación constante también permite establecer una presión controlada dentro de la cabina.
En nuestras cabinas utilizamos filtros plenum con densidad de 600 g en la etapa de inyección. Su función es contribuir a mantener limpio el aire que entra al recinto antes de que llegue al vehículo. La distribución debe realizarse de manera uniforme para que el flujo acompañe el proceso de pintado sin crear zonas donde puedan acumularse contaminantes o material atomizado.
Durante la aplicación, no toda la pintura atomizada queda depositada sobre la carrocería. El material restante forma el overspray, que debe retirarse de la zona de trabajo mediante extracción. El sistema dirige esta corriente hacia los elementos filtrantes para retener el excedente antes de continuar con el recorrido de descarga previsto para cada configuración.
En nuestras cabinas incorporamos difusores ajustables para equilibrar la succión a lo largo del área de pintura. Esta distribución ayuda a reducir concentraciones localizadas de material atomizado y facilita la visibilidad del técnico. Para el filtrado del excedente utilizamos sistemas de densidad progresiva diseñados para incrementar la capacidad de retención conforme el aire atraviesa las diferentes capas del medio filtrante.

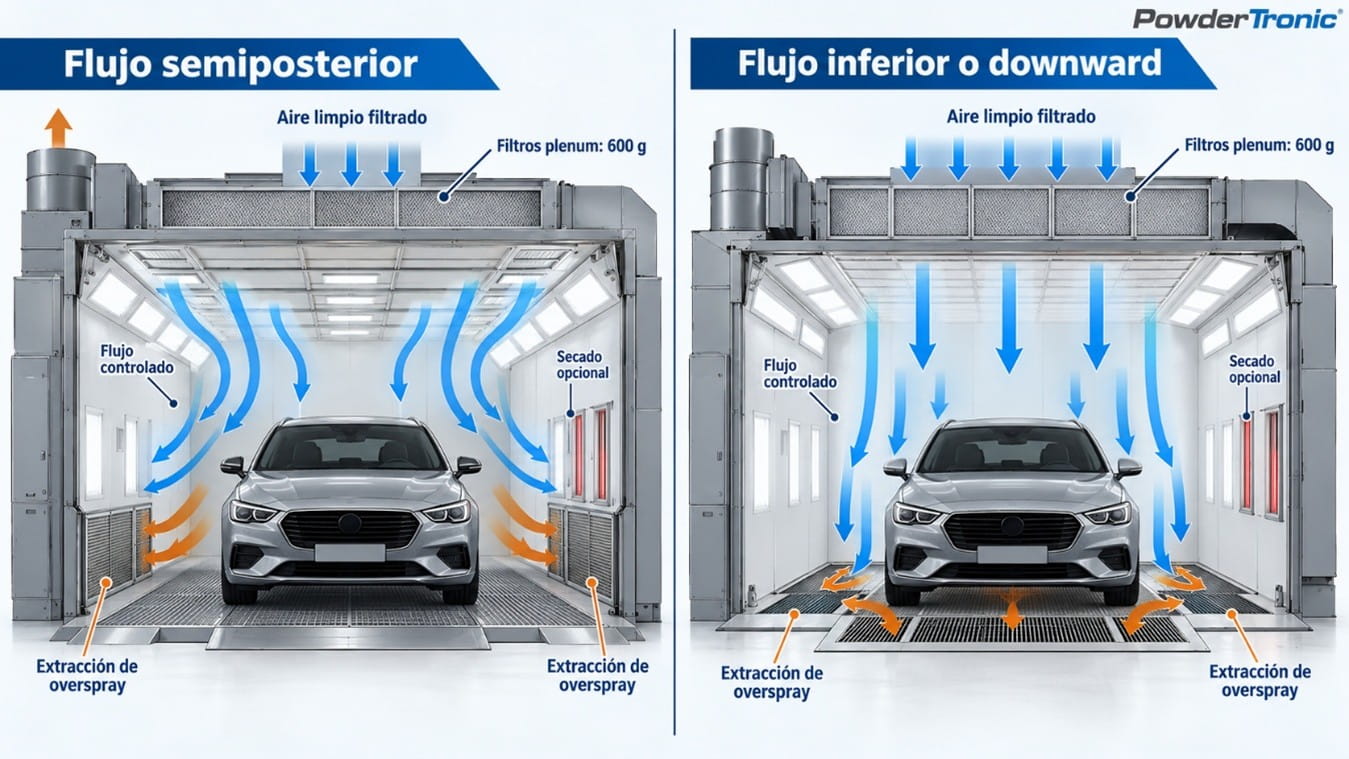

La dirección del flujo de aire es uno de los criterios principales para elegir una cabina de pintura automotriz. En PowderTronic fabricamos sistemas de tipo semibackward, también denominado flujo semiposterior, y configuraciones downward, donde la extracción se realiza en la parte inferior. Cada alternativa responde a condiciones distintas de instalación, productividad y requerimientos de acabado.
En una configuración semi-backward, el aire filtrado entra a la zona de pintura y se desplaza en dirección semivertical hacia la extracción posterior. Esta solución permite mantener el overspray en movimiento lejos del área inmediata de aplicación y puede adaptarse a diferentes instalaciones sin requerir necesariamente las mismas condiciones estructurales que una extracción completamente inferior.
Para muchos talleres de reparación y repintado, este tipo de cabina representa un equilibrio entre control del ambiente, capacidad productiva y facilidad de integración. La selección final debe considerar las dimensiones del vehículo, circulación de los técnicos y distribución física del área de preparación, pintura y acabado.
En una cabina downward, el aire limpio se distribuye desde la parte superior y desciende alrededor del vehículo hasta una zona de extracción localizada en la parte baja. Este recorrido ayuda a arrastrar verticalmente el overspray y reduce la posibilidad de que permanezca suspendido alrededor de otras secciones de la carrocería.
Dependiendo del proyecto, la extracción inferior puede realizarse mediante una fosa o mediante una configuración con rejillas que evite determinadas obras civiles. Este tipo de sistema resulta especialmente conveniente cuando el objetivo es mantener un flujo uniforme alrededor del vehículo y aumentar la capacidad de trabajo de la zona de pintura.
Una cabina puede destinarse exclusivamente a la aplicación o incorporar un sistema para acelerar el secado y curado de la pintura. Cuando cuenta con ciclos controlados de temperatura, suele denominarse cabina-horno. Esta configuración permite utilizar el mismo recinto primero para pintar el vehículo y posteriormente para favorecer el desarrollo de las propiedades del recubrimiento.
Reducir el tiempo durante el cual una película permanece susceptible a contaminación puede mejorar el flujo de trabajo del taller. Además, una etapa de secado correctamente programada disminuye tiempos de espera entre operaciones. La temperatura y duración necesarias no son universales: siempre deben establecerse de acuerdo con las especificaciones del sistema de pintura aplicado.
Las cabinas pueden incorporar sistemas de calentamiento para elevar la temperatura durante la etapa de secado. En PowderTronic utilizamos quemadores orientados a realizar este proceso de manera controlada. La configuración debe seleccionarse tomando en cuenta dimensiones interiores, temperatura requerida, ciclos de trabajo y características de los recubrimientos utilizados habitualmente por el taller.
También pueden integrarse soluciones infrarrojas para determinadas aplicaciones. La radiación infrarroja transfiere energía directamente hacia la superficie, por lo que resulta útil cuando se busca acelerar el secado de áreas o recubrimientos específicos sin depender exclusivamente del calentamiento completo del volumen de aire de la cabina.
La principal ventaja es trabajar dentro de un ambiente diseñado específicamente para la aplicación de recubrimientos. Esto permite controlar variables que, en un área abierta del taller, dependen demasiado de las condiciones ambientales. El beneficio no se limita al acabado: una cabina correctamente seleccionada también ayuda a organizar el proceso, mejorar la circulación del personal y utilizar de manera más eficiente la zona destinada a pintura.
Entre sus principales aportaciones se encuentran:
La cabina no sustituye una correcta preparación de superficie, técnicas adecuadas de aplicación o materiales compatibles. Su función consiste en proporcionar las condiciones necesarias para que esos elementos puedan ofrecer resultados repetibles, reduciendo variables externas que normalmente afectan el acabado cuando el vehículo se pinta dentro de un espacio abierto o con ventilación no controlada.
No todos los centros de reparación trabajan con las mismas dimensiones. En PowderTronic contamos con soluciones para autos, SUV y camionetas pequeñas, así como cabinas destinadas a autobuses y tractocamiones. Las dimensiones, flujo de aire, capacidad de extracción y sistema de calentamiento deben ajustarse al volumen real ocupado por el vehículo y al espacio necesario para que el técnico pueda trabajar alrededor de él.
Una cabina demasiado pequeña limita el movimiento y modifica las distancias de aplicación. Una cabina sobredimensionada puede requerir mayores capacidades de ventilación y calentamiento de las necesarias. Antes de definir el proyecto conviene identificar los vehículos más grandes que ingresarán habitualmente, no únicamente las unidades promedio que atiende actualmente el taller.
La elección debe partir del proceso productivo y no solamente del precio o de las dimensiones exteriores. Un taller enfocado en reparaciones rápidas puede tener necesidades diferentes a un centro que realiza repintados completos, trabajos de colisión de gran magnitud o que procesa varios vehículos cada jornada.
Primero debe identificarse qué vehículos ingresarán a la cabina: autos compactos, sedanes, SUV, camionetas, autobuses o unidades de mayor tamaño. Esta información permite establecer las dimensiones interiores y determinar el espacio de trabajo necesario alrededor de la carrocería.
También es importante estimar cuántos vehículos utilizarán el área de pintura y cuántos ciclos se realizarán durante una jornada. Una operación de mayor volumen puede requerir una configuración que reduzca tiempos de espera entre aplicación y secado, además de un sistema de extracción preparado para trabajar durante periodos más prolongados.
La calidad del aire que ingresa tiene influencia directa sobre el acabado. El sistema debe reducir la entrada de contaminantes y distribuir el aire en toda el área de trabajo sin crear turbulencias excesivas. Los filtros requieren inspección y mantenimiento periódico para mantener la presión y el flujo previstos en el diseño.
El sistema de extracción debe retirar el overspray y mantener condiciones adecuadas de circulación. La ubicación de los puntos de succión determina cómo se desplazará el aire alrededor del vehículo, por lo que debe evaluarse junto con el tipo de cabina, dimensiones interiores y posibilidades de instalación disponibles en el taller.
Una iluminación uniforme facilita identificar diferencias de cobertura, zonas sin aplicación suficiente, variaciones de color y otros detalles durante el proceso. Además de proporcionar intensidad adecuada, las luminarias deben distribuirse para reducir sombras sobre laterales, techo, cofre y demás superficies de la carrocería.
La posición de la cabina puede influir directamente en la productividad. Lo conveniente es mantener un flujo secuencial entre preparación, alistamiento, aplicación y etapas posteriores. Una distribución ordenada reduce desplazamientos innecesarios y evita que los vehículos tengan que atravesar áreas que puedan volver a contaminar superficies ya preparadas antes de ingresar a pintura.
También deben considerarse accesos, espacio disponible para equipos auxiliares, circulación alrededor de la cabina y requerimientos de ventilación. En sistemas downward con extracción mediante fosa, la infraestructura necesaria debe contemplarse desde la etapa de proyecto. Cuando existen restricciones de obra civil pueden estudiarse otras configuraciones de extracción que se adapten mejor al espacio disponible.
La aplicación de pintura automotriz puede generar aerosoles y exposición a sustancias químicas, por lo que la ventilación, filtración, mantenimiento y procedimientos del taller deben formar parte de un sistema integral de seguridad. En México, la NOM-010-STPS-2014 establece criterios para el reconocimiento, evaluación y control de agentes químicos contaminantes del ambiente laboral.
Una cabina debe seleccionarse y operarse considerando las pinturas, solventes y demás materiales realmente utilizados. Los filtros saturados, una extracción insuficiente o modificaciones no previstas pueden alterar el desempeño del sistema. Por ello, además de seleccionar correctamente el equipo, es necesario establecer rutinas de mantenimiento y capacitar al personal responsable de su operación.
En PowderTronic fabricamos cabinas de pintura automotriz para diferentes niveles de producción y tipos de vehículo, con alternativas de flujo semiposterior y flujo inferior, sistemas de filtración, extracción y opciones de secado. Podemos ayudarte a definir la configuración según el espacio disponible, dimensiones de los vehículos y forma de trabajo de tu taller.
Si quieres revisar qué configuración se adapta mejor al espacio, los vehículos y el ritmo de trabajo de tu taller, cuéntanos las características de tu proyecto. Nuestro equipo puede orientarte y preparar una cotización; comunícate al (55) 5239 4775, (55) 5358 9132, por WhatsApp al +52 (55) 3469 0530 o escribe a ventas@powdertronic.com.. Estamos en Calle Tres #13-3, Industrial Alce Blanco, 53370, Naucalpan, Estado de México.
Es un recinto diseñado para controlar el aire, los contaminantes y el overspray durante la aplicación de pintura sobre vehículos. Integra sistemas de filtración, inyección y extracción para mantener condiciones más estables que las disponibles en un área abierta del taller.
La cabina-horno incorpora una etapa de calentamiento para acelerar el secado o curado después de la aplicación. Una cabina destinada únicamente a pintura controla principalmente aire, filtración y extracción. La elección depende del ritmo de producción y del proceso utilizado por cada taller.
Una cabina semi-backward utiliza un flujo semiposterior que dirige el aire desde la zona de entrada hacia puntos de extracción posteriores. Esta configuración ayuda a movilizar el overspray lejos del vehículo y puede adaptarse a talleres que requieren buen control de aire sin utilizar una extracción completamente inferior.
Una cabina downward utiliza un flujo descendente: el aire filtrado entra desde la parte superior y se dirige hacia la extracción situada en el área inferior. Este recorrido ayuda a retirar el overspray verticalmente alrededor del vehículo y es adecuado para procesos que buscan un elevado control del ambiente de aplicación.
El tamaño depende de los vehículos que ingresarán, espacio necesario alrededor de ellos y método de trabajo del taller. Deben considerarse ancho, largo y altura del vehículo de mayor tamaño, además del área requerida por el técnico, puertas, iluminación, extracción y demás componentes de la instalación.
Sí, cuando incorpora un sistema de calentamiento puede funcionar como cabina-horno para acelerar el proceso de secado. También pueden utilizarse sistemas infrarrojos en determinadas aplicaciones. Temperatura y duración deben ajustarse a las especificaciones técnicas del recubrimiento empleado.
Sí. En PowderTronic ofrecemos cabinas para autos, SUV y camionetas pequeñas, además de soluciones para autobuses y tractocamiones. Definimos las dimensiones y características conforme al vehículo, volumen de trabajo y condiciones de instalación; también podemos evaluar otras dimensiones y temperaturas de acuerdo con el proyecto.
