Inicio > Cabina de cortina de agua
5 de octubre de 2026

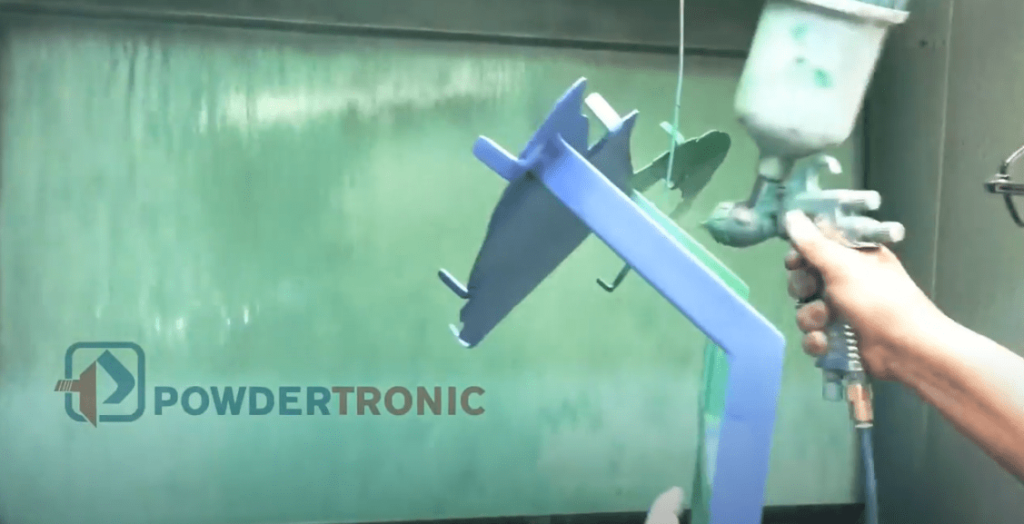

Una cabina de cortina de agua es una solución para procesos de pintura líquida industrial que utiliza un flujo continuo de agua para capturar el overspray generado durante la aplicación. En PowderTronic fabricamos cabinas para operaciones manuales o automatizadas, con configuraciones por batcheo o integradas a transportador, orientadas a controlar el exceso de pintura y facilitar la operación en producciones de distintos volúmenes.
Este sistema resulta especialmente útil cuando el consumo de pintura y la carga de overspray hacen poco conveniente depender únicamente de filtros secos. La cortina de agua recibe las partículas que no se adhieren a la pieza, mientras el sistema de extracción conduce el aire a través de etapas de retención y separación. La solución puede adaptarse a diferentes recubrimientos líquidos, piezas y ritmos de producción.
En una operación de pintura, una parte del material atomizado llega a la superficie y otra queda suspendida como overspray. Cuando el volumen de aplicación aumenta, controlar ese excedente es fundamental para mantener el área de trabajo y sostener la continuidad del proceso. La cabina de cortina de agua concentra esa función dentro de un sistema de extracción y lavado de aire.
En PowderTronic diseñamos este tipo de cabinas para aplicación manual o automatizada y para trabajo por lotes o en líneas donde las piezas avanzan mediante transportador. La selección depende de variables como tamaño y geometría de la pieza, volumen diario de pintura, ritmo de producción, tipo de recubrimiento, espacio disponible y calidad de acabado requerida en la operación.

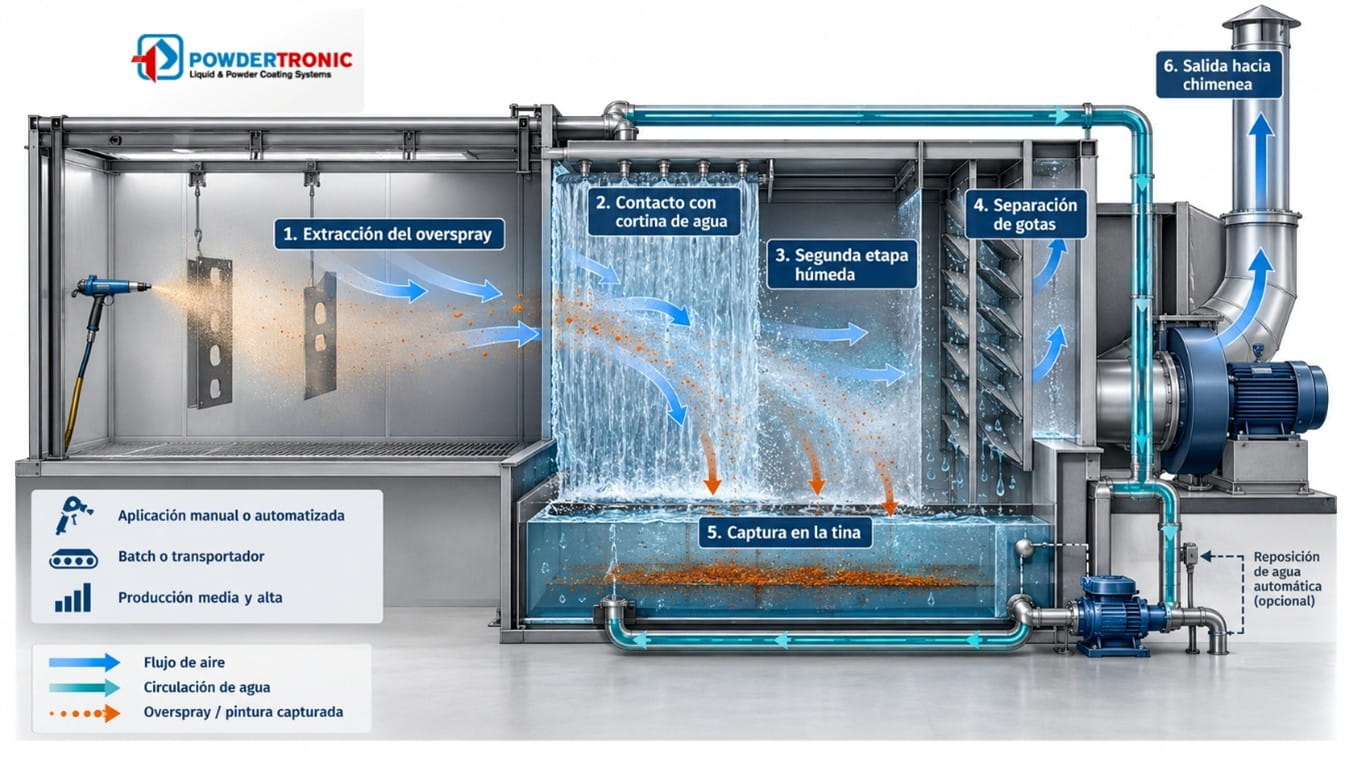

El principio de operación combina extracción de aire, contacto con agua y cambios de dirección para retener las partículas de pintura que no se depositaron sobre la pieza. El aire cargado con overspray se dirige hacia la zona húmeda de la cabina, donde entra en contacto con la cortina de agua y con etapas internas de separación antes de continuar hacia la descarga del sistema.
La cortina se forma mediante un manifold de dispersión diseñado para mantener un velo de agua uniforme. El circuito de recirculación alimenta continuamente el sistema y considera el movimiento del agua para reducir la formación de sedimentos en la entrada de la bomba. También puede incorporar alimentación automática para compensar el nivel que se pierde por evaporación durante la operación normal.
Las cabinas están diseñadas para contener y capturar el overspray de pintura líquida dentro de un entorno de aplicación controlado. Su configuración puede adaptarse a operaciones manuales, automatizadas, por batcheo o con transportador. Por ello, la selección no depende únicamente de las dimensiones físicas del equipo, sino también del ritmo de producción y de la manera en que las piezas entran y salen del proceso.
Dependiendo de los requerimientos de la planta y del proceso, la cabina puede complementarse con equipos de control de humedad, sistemas de calentamiento para curado o acelerado, elevadores de personal y mesas de trabajo. Estos elementos se seleccionan como parte de cada proyecto y deben responder a la pieza, al método de aplicación y a la secuencia productiva de la instalación.
No existe una única configuración adecuada para todas las plantas. En PowderTronic fabricamos cabinas abiertas, con puertas y filtros o de tipo continuo. Antes de definir el equipo conviene analizar cómo se moverán las piezas, cuánto material se aplicará por turno, qué espacio está disponible y qué condiciones debe mantener el área de pintura para cumplir con los objetivos de producción.

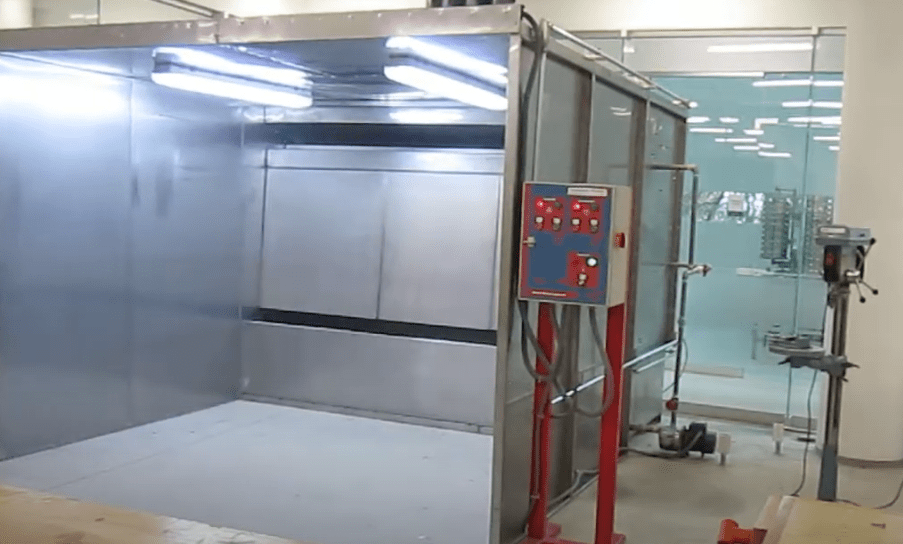

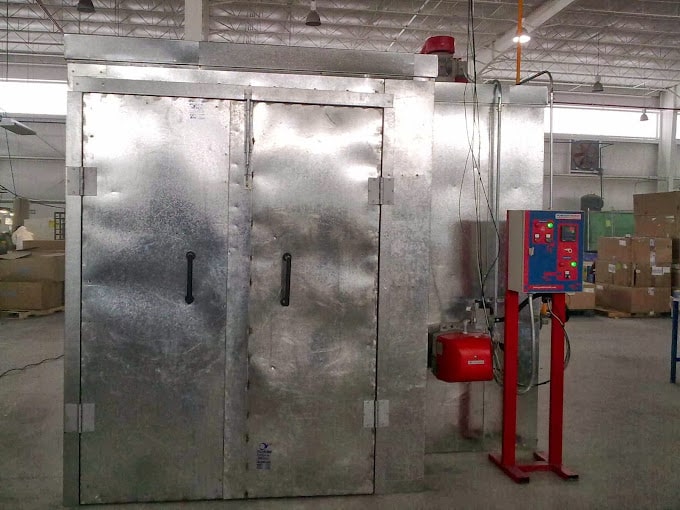

Una configuración abierta facilita el acceso frontal a la zona de aplicación. Las versiones con puertas permiten mayor separación respecto al ambiente de la planta, mientras que una cabina continua puede integrarse a una línea donde las piezas avanzan mediante transportador aéreo. En todos los casos, la geometría de aspiración y el flujo de aire deben responder al tamaño de la pieza y a la posición real de aplicación.
La variable principal suele ser el volumen de pintura utilizado. Cuando la aplicación diaria produce una cantidad elevada de overspray, el uso continuo de filtros secos puede incrementar la frecuencia de reemplazo y las interrupciones asociadas al mantenimiento. En esos escenarios, una cortina de agua ofrece un sistema de captura basado en recirculación, adecuado para operaciones donde la continuidad y el manejo de mayores volúmenes son relevantes.
También debe considerarse el tamaño y la geometría de la pieza. Componentes grandes, pesados o de formas complejas pueden requerir una distribución de aspiración distinta a la utilizada para piezas pequeñas. La cabina debe dimensionarse a partir de la zona real de pulverización y del recorrido que seguirá el aire para capturar el overspray, evitando elegir el equipo únicamente por sus medidas exteriores.
La calidad de acabado es otro criterio importante. Cuando el proceso no admite suciedad o partículas sobre la superficie pintada, además de capturar el overspray es necesario controlar las condiciones del entorno. En esos casos, la cabina puede formar parte de una solución más amplia que contemple manejo de aire, limpieza del recinto y, cuando corresponda, un cuarto limpio de pintura.
Ambas alternativas se utilizan en procesos de pintura líquida, pero responden a perfiles de operación distintos. Las cabinas de filtro seco emplean medios filtrantes para capturar el exceso de pintura y pueden ser prácticas en trabajos intermitentes o con consumos relativamente bajos. Las cabinas de cortina de agua utilizan un circuito húmedo para capturar el overspray y son apropiadas cuando aumenta el volumen de aplicación.
Aquí tienes la información de la tabla convertida a texto plano:
Criterio: Captura principal
Cortina de agua: Velo y recirculación de agua
Filtro seco: Medios filtrantes
Criterio: Volumen de trabajo
Cortina de agua: Medio y alto
Filtro seco: Bajo, medio o intermitente
Criterio: Mantenimiento
Cortina de agua: Limpieza de tina y circuito de agua
Filtro seco: Inspección y cambio de filtros
Criterio: Integración
Cortina de agua: Manual, automatizada, batch o continua
Filtro seco: Manual, automatizada, batch o continua
Criterio: Selección
Cortina de agua: Según overspray, producción y recubrimiento
Filtro seco: Según carga de pintura y cambio de filtros
La decisión debe considerar el costo total de operación. Conviene revisar cuánto se pinta por día, cuánto overspray genera el proceso, qué frecuencia de mantenimiento puede absorber la planta y qué residuos deberán manejarse. Si la operación es pequeña o esporádica, una cabina de filtro seco puede ser suficiente; para cargas mayores, la cortina de agua puede resultar más conveniente.
En PowderTronic contamos con una gama de modelos PLC con dimensiones interiores para diferentes tamaños de pieza y áreas de trabajo. La tabla funciona como referencia inicial; el dimensionamiento final debe considerar espacio para el operador o sistema automático, distancia de aplicación, movimiento de la pieza, zona de aspiración y cualquier equipo auxiliar que forme parte del proceso.
Si tu proceso requiere otras dimensiones, la cabina puede evaluarse con medidas diferentes a los tamaños comunes. Esto es relevante cuando existen piezas de gran formato, espacios limitados, transportadores instalados o necesidades particulares de acceso. La ingeniería debe partir de las condiciones reales de la planta para integrar la cabina al flujo productivo.
El mantenimiento debe conservar libre el recorrido del agua, revisar la tina, inspeccionar la bomba y retirar los residuos de pintura acumulados. La frecuencia depende del recubrimiento, volumen aplicado, horas de operación y carga de overspray. Los paneles removibles facilitan el acceso a los componentes internos, mientras que el control del agua de recirculación ayuda a mantener una cortina estable durante la operación.
Una cabina de pintura forma parte de un proceso donde pueden existir aerosoles y agentes químicos y, dependiendo del recubrimiento, materiales inflamables. En México, la NOM-010-STPS-2014 contempla el reconocimiento, evaluación y control de agentes químicos contaminantes del ambiente laboral, mientras que la NOM-002-STPS-2010 establece condiciones de prevención y protección contra incendios. Su aplicación concreta debe evaluarse según sustancias, proceso e instalación.
En PowderTronic fabricamos cabinas para pintura líquida orientadas a las condiciones reales de cada proceso industrial. Si necesitas definir dimensiones, capacidad de trabajo, configuración abierta o continua, integración con transportador o componentes opcionales, comparte con nuestro equipo las características de tus piezas y producción. Estamos en Naucalpan, Estado de México; comunícate al (55) 5239 4775, (55) 5358 9132, por WhatsApp al +52 (55) 3469 0530 o escribe a ventas@powdertronic.com.
Es un sistema para aplicación de pintura líquida que captura el overspray mediante una corriente de aire dirigida hacia un velo de agua. Las partículas que no se adhieren a la pieza entran en contacto con el sistema húmedo, se concentran en la tina y el aire continúa por etapas internas de separación.
La diferencia principal es el método de captura. La cortina de agua utiliza un circuito de recirculación, mientras que la cabina de filtro seco depende de medios filtrantes reemplazables. Para producciones con mayor consumo de pintura, el sistema húmedo puede reducir la dependencia de cambios frecuentes de filtros, aunque requiere limpieza y control periódico del agua y los residuos.
Sí. La cabina puede configurarse para una amplia gama de recubrimientos líquidos con distintas viscosidades y densidades. La selección debe considerar composición del producto, volumen aplicado y características del proceso. Estos datos ayudan a definir el sistema de extracción, manejo del agua y mantenimiento apropiado para las condiciones reales de operación.
Sí. En PowderTronic fabricamos cabinas para aplicación manual o automatizada y podemos integrarlas a procesos por batcheo o con transportador. En una línea automática se deben coordinar dimensiones, velocidad de producción, posición de las pistolas, aberturas de entrada y salida y flujo de extracción para mantener la captura del overspray durante el recorrido de las piezas.
El tamaño se define a partir de las dimensiones de la pieza y del espacio necesario para pintarla. También deben considerarse distancia de aplicación, geometría de aspiración, movimiento del operador o equipo automático y, cuando exista, el transportador. Los modelos PLC funcionan como referencia, pero pueden evaluarse dimensiones diferentes para proyectos con requerimientos especiales.
Requiere limpieza periódica de la tina y superficies húmedas, retiro de residuos de pintura, inspección del circuito de recirculación y revisión de la bomba y niveles de agua. La frecuencia depende del volumen de producción y del recubrimiento utilizado. Mantener libre el flujo de agua ayuda a conservar una cortina uniforme y un desempeño estable del sistema.
Sí. Además de los tamaños comunes de la serie PLC, en PowderTronic podemos evaluar otras dimensiones según el proceso. Para definirlas conviene proporcionar medidas de las piezas, producción esperada, tipo de pintura, método de aplicación, espacio disponible y forma de manejo. Con esta información podemos desarrollar una propuesta alineada con la instalación y el flujo de trabajo.
Revisado por:
Equipo Técnico Editorial de Powdertronic
Especialistas en sistemas para aplicación de recubrimientos industriales
En Powdertronic desarrollamos soluciones técnicas sobre pintura en polvo, pintura industrial, cabinas, hornos, sistemas de aplicación y tecnologías de curado. Nuestra experiencia en soluciones para recubrimientos nos permite abordar criterios de operación, selección de equipos, productividad, mantenimiento y aplicaciones industriales para ayudar a las empresas a comprender y optimizar sus procesos de acabado.
COMPONENTES OPCIONALES:
| DIMENSIONES INTERIORES | |||
| MODELO | ANCHO (m) | ALTO (m) | PROFUNDO (m) |
| PLC-151515 | 1.50 | 1.50 | 1.50 |
| PLC-201515 | 2.00 | 1.50 | 1.50 |
| PLC-251515 | 2.50 | 1.50 | 1.50 |
| PLC-301515 | 3.00 | 1.50 | 1.50 |
| PLC-152021 | 1.50 | 2.10 | 2.00 |
| PLC-202021 | 2.00 | 2.10 | 2.00 |
| PLC-252021 | 2.50 | 2.10 | 2.00 |
| PLC-302021 | 3.00 | 2.10 | 2.00 |
| PLC-153024 | 1.50 | 2.40 | 3.00 |
| PLC-203024 | 2.00 | 2.40 | 3.00 |
| PLC-253024 | 2.50 | 2.40 | 3.00 |
| PLC-303024 | 3.00 | 2.40 | 3.00 |
| PLC-403024 | 4.00 | 2.40 | 3.00 |
| PLC-503024 | 5.00 | 2.40 | 3.00 |
| PLC-153030 | 1.50 | 3.00 | 3.00 |
| PLC-203030 | 2.00 | 3.00 | 3.00 |
| PLC-253030 | 2.50 | 3.00 | 3.00 |
| PLC-303030 | 3.00 | 3.00 | 3.00 |
| PLC-403030 | 4.00 | 3.00 | 3.00 |
| PLC-503030 | 5.00 | 3.00 | 3.00 |
| PLC-603030 | 6.00 | 3.00 | 3.00 |
